京廣鐵路和宜君鐵路施工期間，完成了多根鋼管、PE管和硅芯管的定向鉆孔，玻璃鋼管和混凝土管的頂管施工。這里面管道穿越φ1219mm，頂管φ3000mm，公司是非開挖技術協會會員，國家非開挖專業技術**地質學會會員。非開挖頂管是指不開挖地面穿越公路、鐵路、河流和建筑物。在郊區或歷史遺跡保護區，管道建設的地下敷設涉及城鎮污水處理、冷卻水供應、通信、電力、燃?xì)夤艿馈⒔煌ㄐ盘?hào)、網絡傳輸、農業灌溉等。伴著大城市化建設的加快，地表空間越來越小，迫使公共基礎設備建設向地下發展。為了確保地面人民的日常生活不受干擾，非開挖地下頂管技術成為***的施工方案，不影響交通，不破壞環境，施工時間，綜合成本低。 公司承擔各類別建筑結構改造、梁柱切割拆除、高架橋改造、水下切割拆除、水下切割拆除鋼筋混凝土墻等工作。公司在北京、上海、江蘇、天津、河北、浙江、重慶、山西、遼寧、吉林、安徽、福建、河南、河北、湖南、湖北、陜西、四川、云南、黑龍江、內蒙古、甘肅、廣東等郊區有業務，切割和拆除混凝土。不受施工現場、環境保護、工期、安全原因等條件的約束。它打破了傳統風鎬拆除后風鎬切割或定向***的施工方式，具備不影響周邊地區正常交通、工期短、安全系數高等亮點。液壓繩鋸切割的使用能夠讓密集鋼筋混凝土和石材的技術拆除、安全和有效。除此之外，它具備相對較高的施工精度和速度。它可以做到對較厚混凝土的各類切割，如地下室、煙囪、柱子等的切割和拆除。
我們的工程團隊希望與電信、電力、污水等市政地下管網處理工程的同事一起創造和雙贏結果。與此同時，我們團隊主要有資深頂管指導工程師，他們運用充足的頂管施工經驗，工程成為優質工程，為社會服務。施工準備:安裝連接導向鉆，檢查探頭的參數是否正常，探頭的電池容量是否充足，開洞:入射角的準確性和協調性。鉆井流程中，應保持連續鉆井至少2.5m，造斜器鉆井應采用低鉆井速度、小泵排量、慢進尺:將鉆具的面角調整到需求的角度，將鉆頭推入形成造斜器段，導航員應跟蹤監測鉆頭仰角的變化。按照有差別土層，頂進應與鉆孔相結合，以免仰角的變化過鉆桿的較小曲率半徑。應開展直鉆:鉆頭應勻速旋轉，進給速度應盡不一定快，使導向孔的直線段直
人工頂管法施工是繼盾構施工之后發展起來的地下管道施工方法，早于6年美國北太平洋鐵路鋪設工程中應用，已有百年歷史。20世紀60年代在世界各國推廣應用；近20年，日本研究開發土壓平衡、水壓平衡人工頂管機等先進人工頂管機頭和工法。
從50年代從北京、上海開始試用。
1986年上海穿越黃浦江輸水鋼質管道，應用計算機控制，激光導向等先進技術，單向頂進距離1120m，頂進軸線精度：左右﹤±m(xù)m，上下﹤±50mm。
1981年浙江鎮海穿越甬江管道，直徑2.6m，單向頂進581m，采用5只中繼環，上下左右偏差﹤10mm。
頂進速度快：美國1980年，9.5小時頂進49m。
頂進距離長：
國外一次頂進距離1200m，1970年，德國漢堡下水道混凝土人工頂管，直徑為2.6m。
創造混凝土人工頂管世界記錄：一次頂進距離為2050m，2001浙江嘉興污水人工頂管，鋼筋砼管直徑2m。
創造鋼管人工頂管世界記錄：一次頂進距離為1743m，1997年上海黃浦江上游引水工程的長橋支線人工頂管，鋼管直徑3.5m。

頂管中間線樁的設置:將經緯儀連接到中部線控制樁上，將中間線引向坑壁，將樁打入樁內，作為頂起時校正套管的*線樁。此外，在工作坑內臨時設置兩個水準點，依照設計定制標高和坡度控制套管頂起。吊管:套管為鋼筋混凝土套管(企口)，由提高機吊起。在空中提高約10厘米時，檢查套管是否系緊，機械制動性能是否良好。頂管工程招標時，確認頂管工程前端可以安全吊裝。頂管施工時，任何人不能站在坑內。當套管距導軌不足50厘米時，操作人員可以進入坑內工作。當套管放在導軌上時，高級技師、質量工程師和安全工程師應在施工前檢查中間線、標高、坡度和所有工作是否正確。頂起:套管頂起包含挖掘、頂起、測量和糾偏。頂起應緩慢并逐步實施。施工人員應隨時控制導軌上的*線、坡度和標高。假如有偏差，應立刻停止頂升。 公司的目標是以顧客和誠實為基礎。公司技術力量雄厚，水下施工設備先進齊全，公司為采購商提供無死角優質、高效、高標準服務。公司業務全部替代北京、上海、江蘇、天津、河北、浙江、重慶、山西、遼寧、吉林、安徽、福建、河南、河北、湖南、湖北、陜西、四川、云南、黑龍江、內蒙古、甘肅、廣東等市區。上海龍鳴公司從我國幾家潛水公司吸取了經驗和教訓。公司的目標是以顧客為基礎，以誠信為基礎。公司主要有雄厚的技術力量和先進完整的水下施工設備，公司為客商提供整體的質量、高動力等級和品質非常好的價格服務。近些年來，公司成功完成了公路、鐵路、市政、房建、水利、隧道、管道安裝等多項技術難度大、質量要求高的施工任務，并發揮了成熟的非開挖先進技術和施工經驗。

管道前，切勿過套管50厘米。挖出的土應及時運出管道。頂起進程中，應防范套管旋轉。頂進暫停時，套管頭喇叭口應切入土層。管道頂起應連續實施。如遇套管前方有障礙物或后支架?chē)?yán)重變形、頂鐵變形、管道所處地點偏離正常范圍、校正無效，應暫停頂進并及時處理。套管推入坑后，應在套管和管端的下部放置枕墊或混凝土。公司承擔各類別建筑結構改造、梁柱切割拆除、高架橋改造、水下切割拆除、水下切割拆除鋼筋混凝土墻等工作。公司業務全部替代北京、上海、江蘇、天津、河北、浙江、重慶、山西、遼寧、吉林、安徽、福建、河南、河北、湖南、湖北、陜西、四川、云南、黑龍江、內蒙古、甘肅、廣東等市區。混凝土的切割和拆除不受施工現場、環境保護、工期和安全原因等條件的約束。

穿越施工現場布置圖

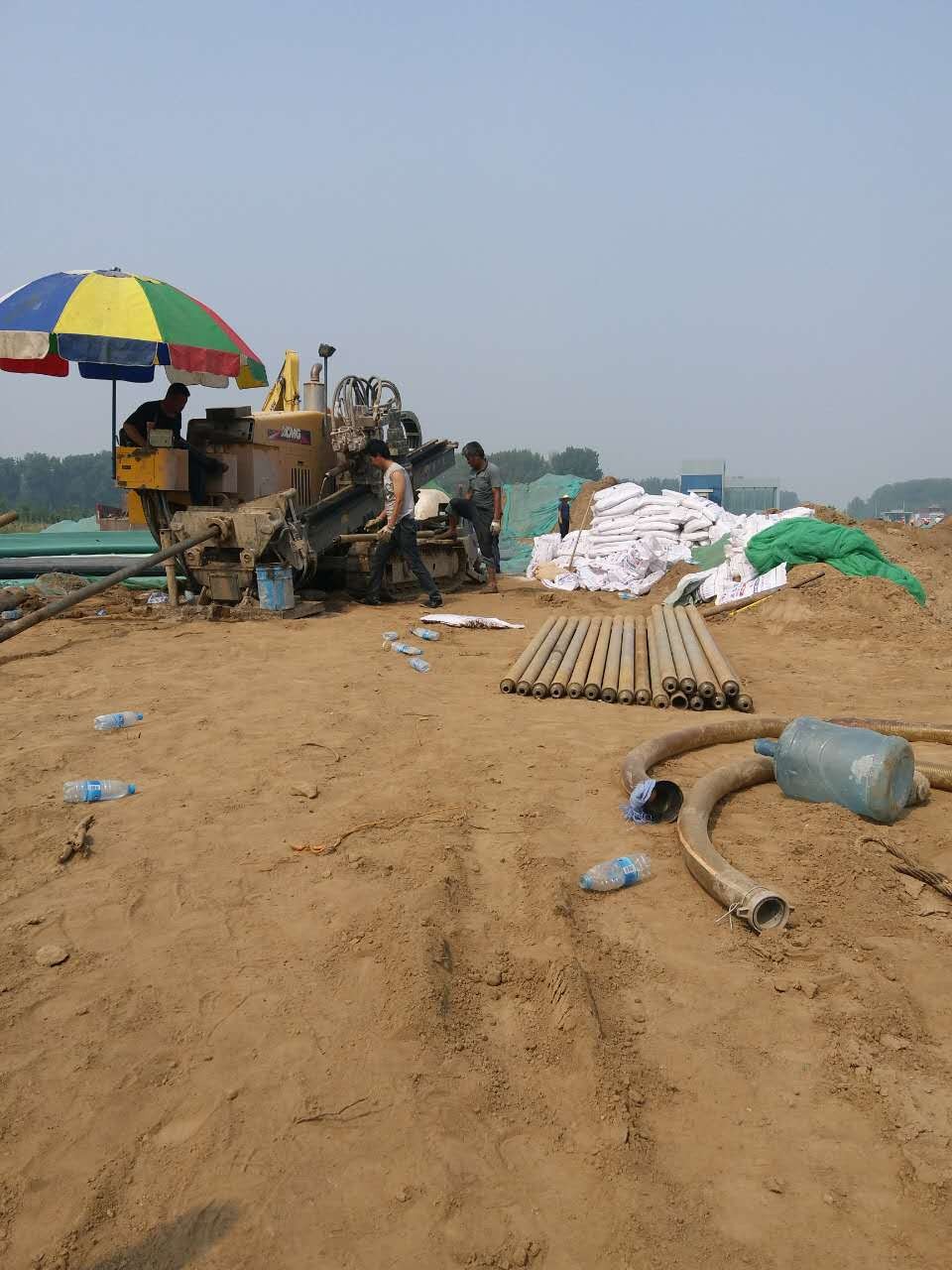

1． 入土點是定向鉆施工的主要場所，鉆機就布置在該側，所以施工占地比較大，DD330鉆機的小占地為30×30M，當然也可以根據現場的實際情況作相應調整，DD60、DD-5的占地相應要小得多。

2．出土點一側主要作為管道焊接場地，在出土點應有一塊20×20M的場地作為預擴孔、回拖時接鉆桿和安裝其他設備時使用；在出土點之后有一條長度與穿越長度相等的管線焊接作業帶。

穿越實例

大沽沙穿越鉆機場地布置

1998年9月到10月之間，在天津塘沽大沽沙海河，我公司僅用45天時間完成了兩條Φ219×8，一條Φ426×9，長度為960米的管道穿越。

大沽沙穿越焊接場地（只顯示了兩條管道）
水平定向鉆穿越施工工藝流程圖

使用水平定向鉆技術穿越河流和其它障礙物的施工方法在世界范圍內得到了廣泛的運用。水平定向鉆穿越承包商協會認為：在工程項目招投標過程中，水平定向鉆承包商應設法獲取盡可能多的相關信息以提出完整并具競爭力的報價，承包商在開工前應該獲得以下信息，以日后的工作可以順利進行，并在此條件下完成工程項目的施工，同時足夠的施工前的各類信息還可以施工過程安全，減少對周?chē)h(huán)境的破壞，使工程進行的順利。

人工頂管施工設備
3、中繼環
頂管阻力
正面——不變
側面摩擦力——隨頂進距離增大顯然，將長距離頂管分成若干段，在段與段之間設置中繼環，接力頂進設備可使后續段只克服頂進管段側面摩擦力即可。按自前至后順序開動中繼環油缸，頂進管道可實現長距離頂進。
中繼環——在中繼環成環形布置若干中繼油缸，油缸行程200mm。
中繼環油缸工作時，后面的管段成了后座，將前面相鄰管段推向前方，分段克服側面摩擦力。
4、工程管
管道主體一般為圓形，直徑多為1.5～3m。長度2-4m。
管道材料類型
鋼筋砼管：C50以上，應用多，用于短距下水道中；
鋼 管：列應用二位，用于自來水、煤氣、
氣等長距離頂管；
鋼管、鋼筋砼復合管：外鋼內砼，用于長距頂進；
鋼管、塑料復合管：外鋼內塑，用于強酸性液體
及高純水輸送。
5、排土設備
人工出土——人工挖土?xí)r。
螺旋輸送機——土壓平衡頂管機。
吸泥排泥設備——泥水平衡、泥水加氣平衡頂管機。
發展與使用

水平定向鉆技術早出現在70年代，是傳統的公路打孔和油田定向鉆井技術的結合，這已成為目前廣受歡迎的施工方法，可用于輸送石油、氣、石化產品、水、污水等物質和電力、光纜各類管道的施工。不僅應用于河流和水道的穿越，同時還廣泛應用于高速公路、鐵路、機場、海岸、島嶼以及密布建筑物、管道密集區等。

B、技術限制

定向鉆施工技術應用于美國海岸地區的沖積層穿越，現在已經能夠開始在粗沙、卵石、冰磧和巖石地區等復雜地質條件下進行穿越施工。長的穿越施工已達6000英尺、管道直徑為18英寸。

C、優勢

事實證明：水平定向鉆穿越是對環境影響小的施工方法。這項技術同時還可以為管道提供的保護層，并相應減少了維護費用，同時不會影響河流運輸并縮短施工期，證明是目前效率，成本的穿越施工方法。
人工頂管施工借助于主頂油缸及管道間、中繼間等的推力，采用人工挖土掘進的方法，把工具管或掘進機從工作井內穿過土層一直推到井內吊起。與此同時，也就把緊隨工具管或掘進機后的管道埋設在兩井之間，以期實現非開挖敷設地下管道的施工方法。
人工頂管法是指，或地下管道穿越鐵路、道路、河流或建筑物等各種障礙物時采用的一種暗挖式施工方法。
在施工時，通過傳力頂鐵和導向軌道，用支承于基坑后座上的液壓千斤頂將管壓入土層中，同時挖除并運走管正面的泥土。當節管全部頂入土層后，接著將二節管接在后面繼續頂進，這樣將一節節管子頂入，作好接口，建成涵管。
人工頂管法特別適于修建穿過已成建筑物、交通線下面的涵管或河流、湖泊。人工頂管按挖土方式的不同分為機械開挖頂進、擠壓頂進、水力機械開挖和人工開挖頂進等。
